AutoCAD 2018怎么绘制圆角矩形?AutoCAD 2018绘制圆角矩形的方法
第1步：打开AutoCAD 2018软件，点击文件新建，在默认里面点击矩形或是输入RECTANG命令创建矩形多段线(如下图所示)。
第2步：选择不要点击第一个角点，而是点击圆角(F)或是输入F空格(如下图所示)。
第3步：然后指定矩形的圆角半径。输入20空格，也就是绘制出来的矩形圆角就是R20半径了(如下图所示)。
第4步：然后指定第一个角点或是输入X,Y坐标也可以开始绘制。坐标比如：200,200(如下图所示)。
第5步：指定另一个角点或是输入长与宽的坐标，坐标如@200,100，意思是200代表为长度，100代表为宽度(如下图所示)。

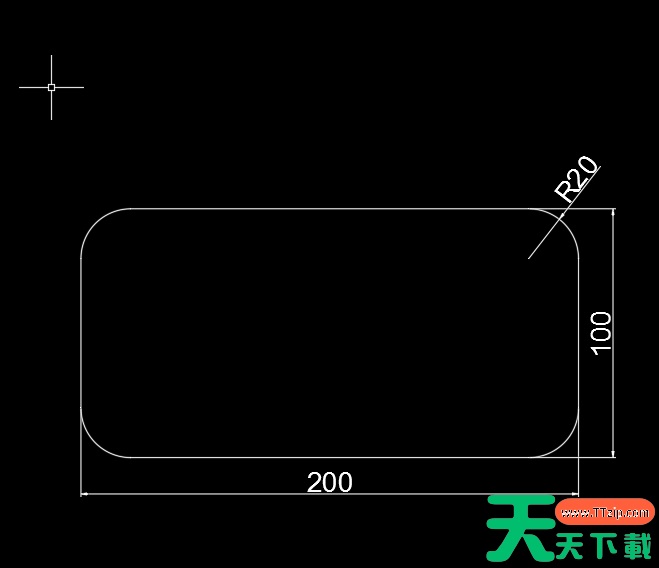

第6步：最后绘200x100的矩形就绘制出来，而且还是圆角为R20的矩形(如下图所示)。
上面就是天天下载软件站为各位朋友带来的AutoCAD 2018怎么绘制圆角矩形的全部内容，更多手机教程尽在天天下载。
